Электро стартер,генератор, тележка на мотоблок"АГРОС

Сообщение Alekseevich52 » 18 июн 2013, 00:14

Пришел сезон и пришлось модернизировать старого доброго помощника
мотоблок "АГРОС". Раньше им чистил снег а теперь думаю отправить в деревню и сделать из него транспорт.
Решил поставить стартер и как следствие генератор


принцип сцепления на М/Б "НИВА"

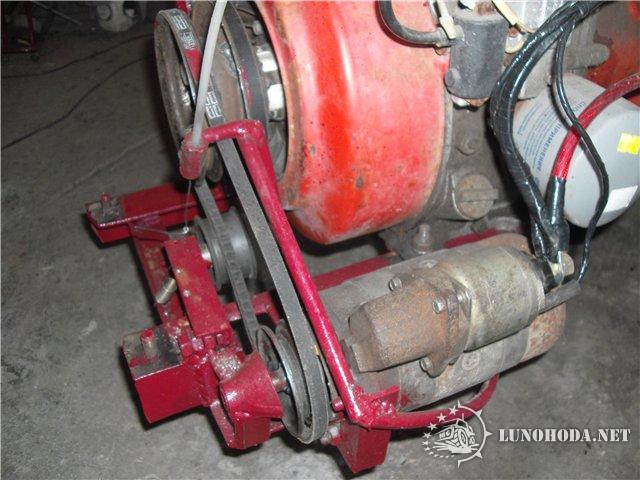

Тянеш рычаг срабатывает кнопка, реле запускает двигатель, дальше ролик натягивает ремень и движок заводится. Ручку отпускаем и поехали :)

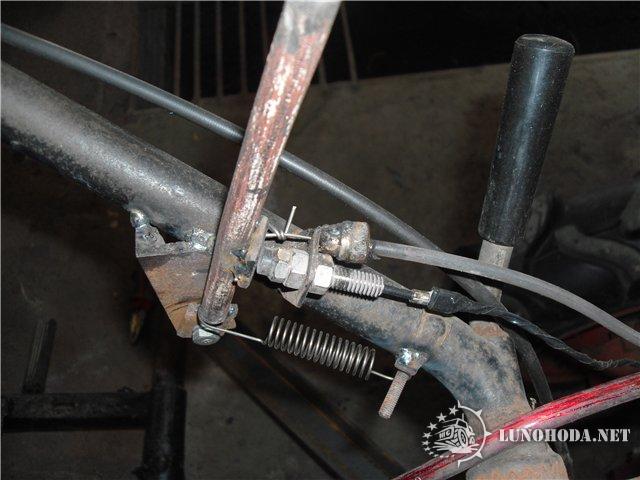

рычаг электромеханического запуска


Все проверено,работает,теперь покраска и окончательная сборка
Гусеничник"Землянин" http://www.lunohoda.net/forum/viewtopic.php?t=9627
мини-трактор "Мурашек" http://www.lunohoda.net/forum/viewtopic.php?t=8418 мотоблок"АГРОС"

Alekseevich52
Сообщений: 985
Регистрация: 19 янв 2013, 01:04
Репутация: 3
Откуда: Н-Новгород

Сообщение Alekseevich52 » 18 июн 2013, 10:21

Еще немного фото.


Гусеничник"Землянин" http://www.lunohoda.net/forum/viewtopic.php?t=9627
мини-трактор "Мурашек" http://www.lunohoda.net/forum/viewtopic.php?t=8418 мотоблок"АГРОС"

Alekseevich52
Сообщений: 985
Регистрация: 19 янв 2013, 01:04
Репутация: 3
Откуда: Н-Новгород

Сообщение Alekseevich52 » 19 июн 2013, 11:58

[video]http://www.youtube.com/watch?v=pDNftyhucc4[/video]


Основная работа сейчас с прицепом, потому как кроме скилета ничего не готово.
Предстоит кузовок, сиденье, светотехника.
Гусеничник"Землянин" http://www.lunohoda.net/forum/viewtopic.php?t=9627
мини-трактор "Мурашек" http://www.lunohoda.net/forum/viewtopic.php?t=8418 мотоблок"АГРОС"

Alekseevich52
Сообщений: 985
Регистрация: 19 янв 2013, 01:04
Репутация: 3
Откуда: Н-Новгород

Сообщение Alekseevich52 » 12 июл 2013, 02:06

[video]http://www.youtube.com/watch?v=cvV3zeFP8Gw[/video]
Гусеничник"Землянин" http://www.lunohoda.net/forum/viewtopic.php?t=9627
мини-трактор "Мурашек" http://www.lunohoda.net/forum/viewtopic.php?t=8418 мотоблок"АГРОС"

Аватара пользователя
Borman
Сообщений: 57
Регистрация: 19 май 2009, 22:47
Репутация: 0
Откуда: Северодвинск, Арх. обл.

Сообщение Borman » 12 июл 2013, 20:53

А зачем вам ёж противотанковый?

Alekseevich52
Сообщений: 985
Регистрация: 19 янв 2013, 01:04
Репутация: 3
Откуда: Н-Новгород

Сообщение Alekseevich52 » 13 июл 2013, 08:59

Borman писал(а):А зачем вам ёж противотанковый?


У нас же Семёновские леса! :ded: :)))
Если серьезно-то пьяный трактор отпугивать, чтобы газон в распутье не топтал :)
Гусеничник"Землянин" http://www.lunohoda.net/forum/viewtopic.php?t=9627
мини-трактор "Мурашек" http://www.lunohoda.net/forum/viewtopic.php?t=8418 мотоблок"АГРОС"

aleks.maksimov
Сообщений: 2
Регистрация: 27 дек 2012, 09:29
Репутация: 0
Откуда: Владимир

Сообщение aleks.maksimov » 26 авг 2013, 15:53

Alekseevich52 стартер реализован супер, просто и эффективно :roll:

Alekseevich52
Сообщений: 985
Регистрация: 19 янв 2013, 01:04
Репутация: 3
Откуда: Н-Новгород

Сообщение Alekseevich52 » 26 авг 2013, 17:56

aleks.maksimov
Спасибо!

Лето отработал(по выходным правда),ремешок бодрячком :)
Гусеничник"Землянин" http://www.lunohoda.net/forum/viewtopic.php?t=9627
мини-трактор "Мурашек" http://www.lunohoda.net/forum/viewtopic.php?t=8418 мотоблок"АГРОС"

Аватара пользователя
тсм350
Сообщений: 713
Регистрация: 01 апр 2013, 20:43
Репутация: 9
Откуда: Тюмень

Сообщение тсм350 » 29 сен 2013, 19:58

Alekseevich52
При каком угле поворота мотоблок заваливается?
Последний раз редактировалось тсм350 29 сен 2013, 20:14, всего редактировалось 1 раз.
Дёрнул, сел, поехал!

Аватара пользователя
Stac
Сообщений: 2152
Регистрация: 26 янв 2011, 19:45
Репутация: 0
Откуда: С. Петербург

Сообщение Stac » 29 сен 2013, 20:04

Alekseevich52
Стартер :roll:
Мой вездеход: http://lunohoda.net/forum/viewtopic.php?t=5807
Самый длинный путь, начинается со слов "я знаю короткую дорогу..."

Alekseevich52
Сообщений: 985
Регистрация: 19 янв 2013, 01:04
Репутация: 3
Откуда: Н-Новгород

Сообщение Alekseevich52 » 29 сен 2013, 20:17

тсм350 писал(а):Alekseevich52
При каком угле поворота мотоблок заваливается?


Нет не заваливается, если даже попробовать завалить то ограничилель поворота тележки не даст.
Гусеничник"Землянин" http://www.lunohoda.net/forum/viewtopic.php?t=9627
мини-трактор "Мурашек" http://www.lunohoda.net/forum/viewtopic.php?t=8418 мотоблок"АГРОС"

Alekseevich52
Сообщений: 985
Регистрация: 19 янв 2013, 01:04
Репутация: 3
Откуда: Н-Новгород

Сообщение Alekseevich52 » 29 сен 2013, 20:19

Stac
Спасибо! с шестерней марочиться неохота было а ремешок работает неплохо.
Гусеничник"Землянин" http://www.lunohoda.net/forum/viewtopic.php?t=9627
мини-трактор "Мурашек" http://www.lunohoda.net/forum/viewtopic.php?t=8418 мотоблок"АГРОС"

Аватара пользователя
тсм350
Сообщений: 713
Регистрация: 01 апр 2013, 20:43
Репутация: 9
Откуда: Тюмень

Сообщение тсм350 » 29 сен 2013, 20:26

Alekseevich52 писал(а):Нет не заваливается, если даже попробовать завалить то ограничилель поворота тележки не даст.

Это в статике. А при движении и на склонах? Не жалко из-за неправильного расположения оси, ограничивать маневренность.
Если перенести горизонтальную ось с дышла на мотоблок, можно поворачивать хоть на 120 градусов.
Дёрнул, сел, поехал!

Alekseevich52
Сообщений: 985
Регистрация: 19 янв 2013, 01:04
Репутация: 3
Откуда: Н-Новгород

Сообщение Alekseevich52 » 29 сен 2013, 20:44

тсм350
Там на видео видно кто катает на мотоблоке, ей по такой схеме вообше тяжело, руки устают не мужик же и много ручек дергать приходится.
Буду делать нечто с вариатором, норм эл стартером и легким управлением, не мотоблок это будет однозначно!
Гусеничник"Землянин" http://www.lunohoda.net/forum/viewtopic.php?t=9627
мини-трактор "Мурашек" http://www.lunohoda.net/forum/viewtopic.php?t=8418 мотоблок"АГРОС"

Аватара пользователя
тсм350
Сообщений: 713
Регистрация: 01 апр 2013, 20:43
Репутация: 9
Откуда: Тюмень

Сообщение тсм350 » 29 сен 2013, 20:59

Alekseevich52 писал(а):Там на видео видно кто катает на мотоблоке

Я знаю, что такое "катапультирование" из прицепа при заваливании мотоблока, поэтому и переживаю.
Нужно ВСЕМ владельцам мотблоков обьяснить, как это опасно и как просто это устраняется.
